油圧シリンダー配管ユニット製作

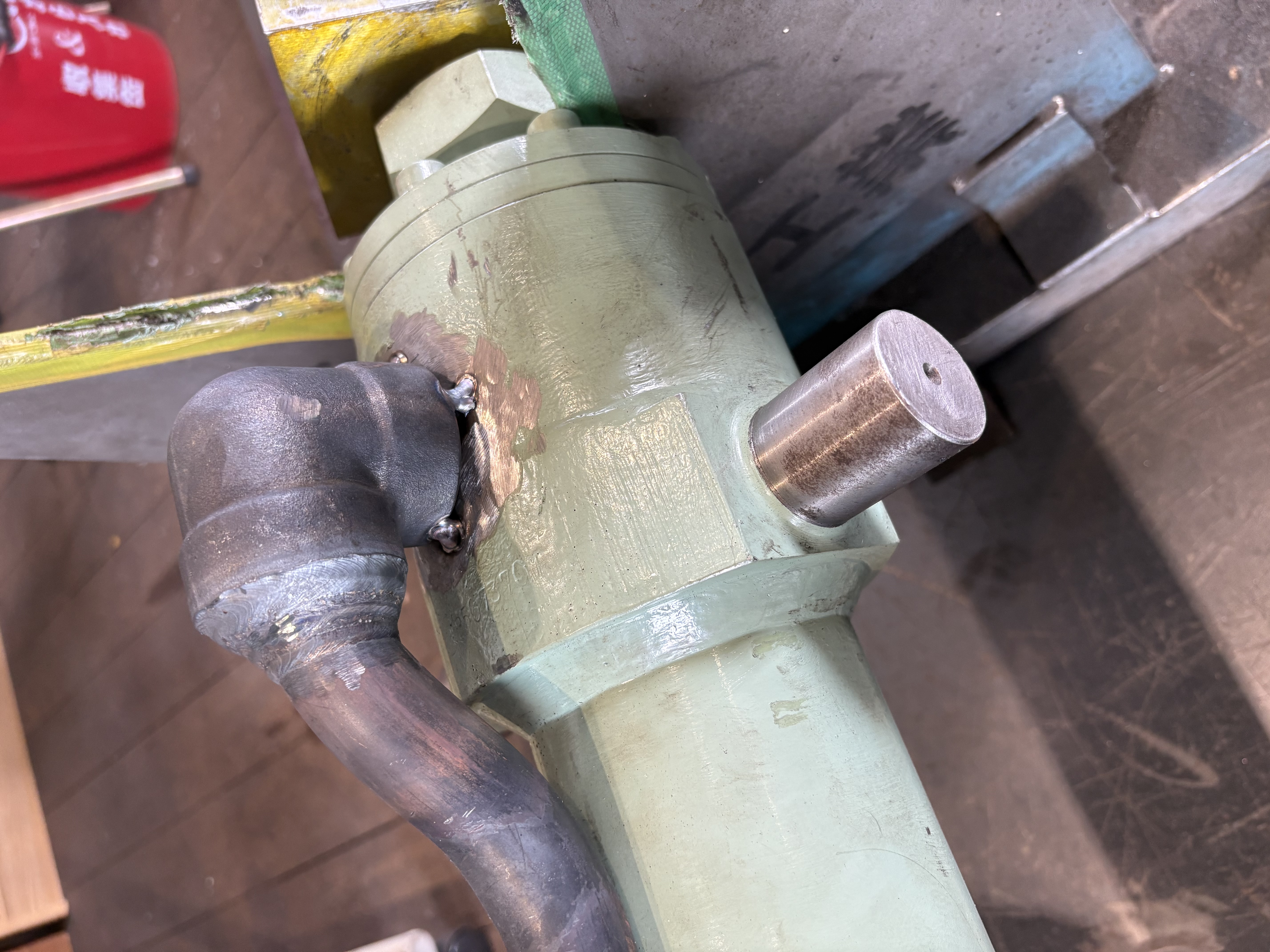

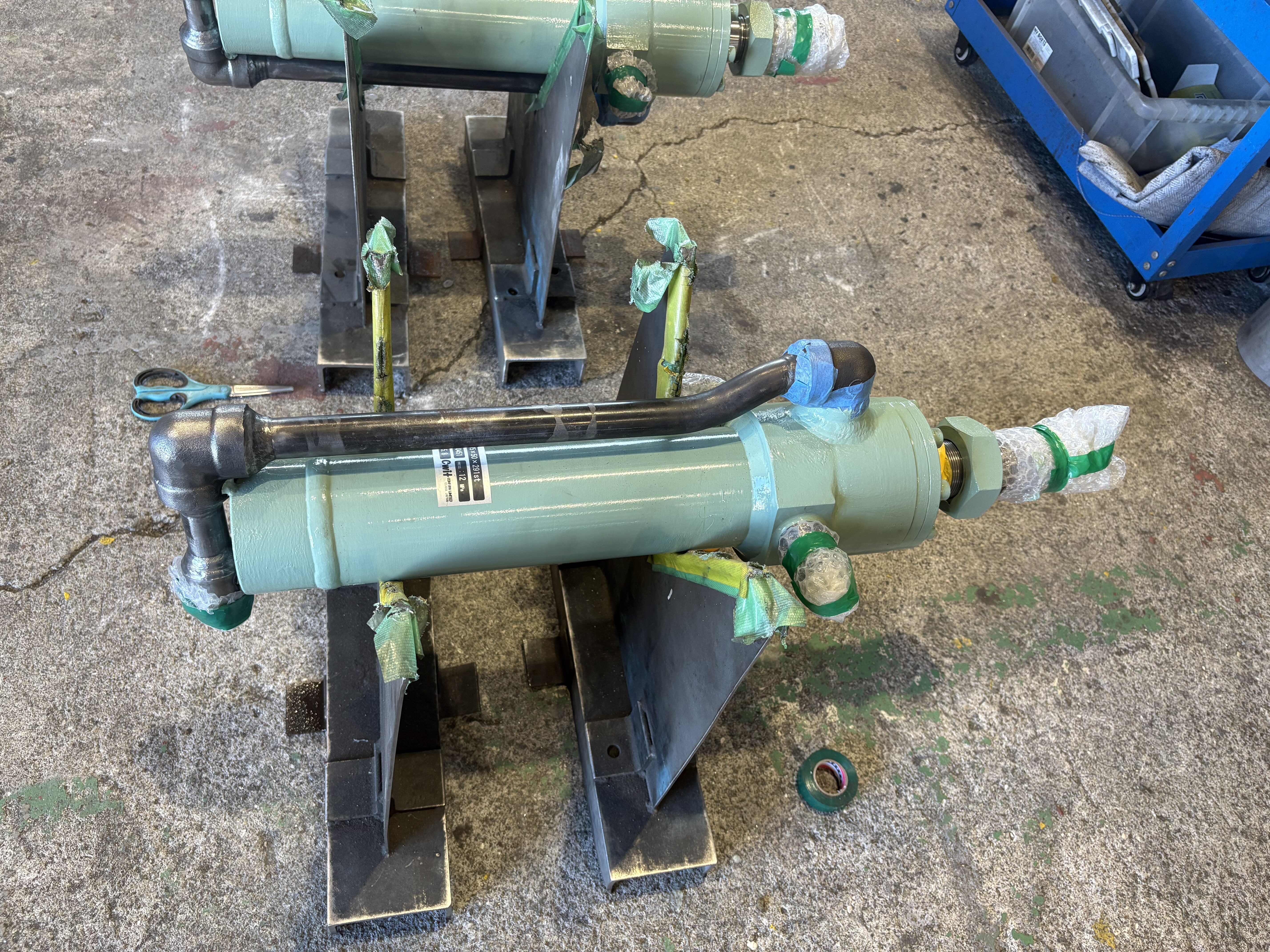

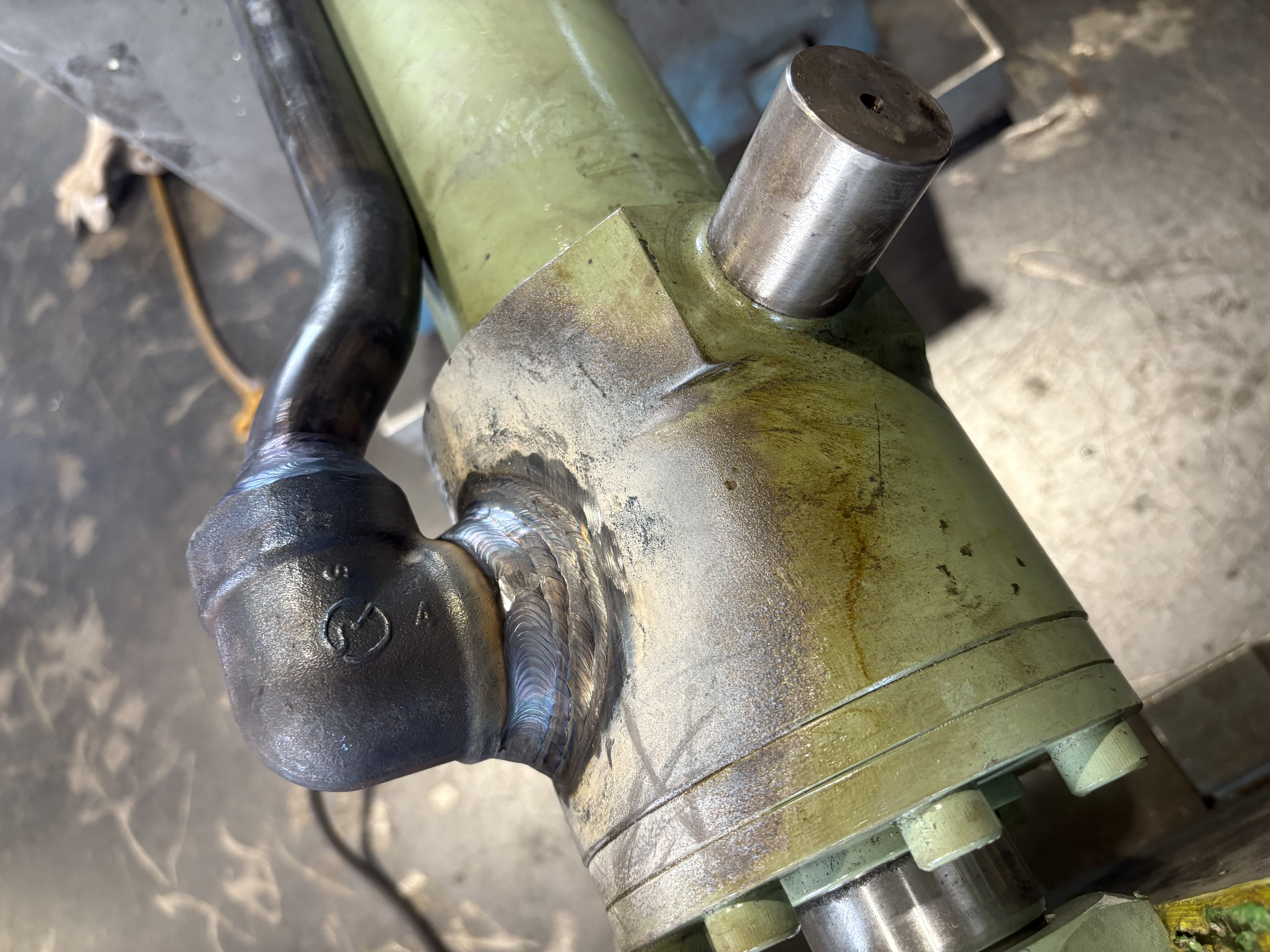

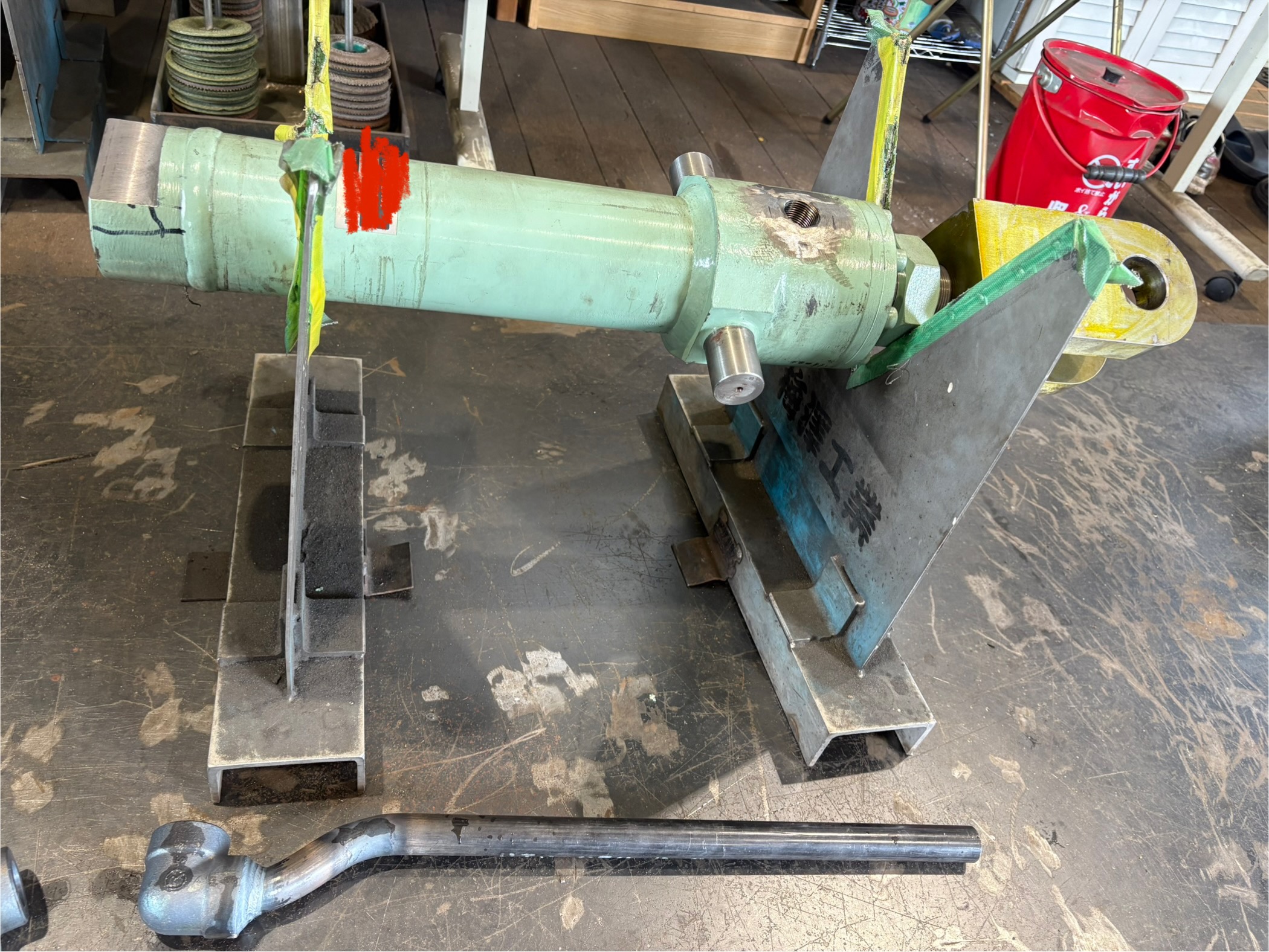

油圧シリンダーに付帯する油圧配管の製作および、シリンダー本体への溶接を行いました。

実績	油圧シリンダー配管ユニット製作
施工期間	3日

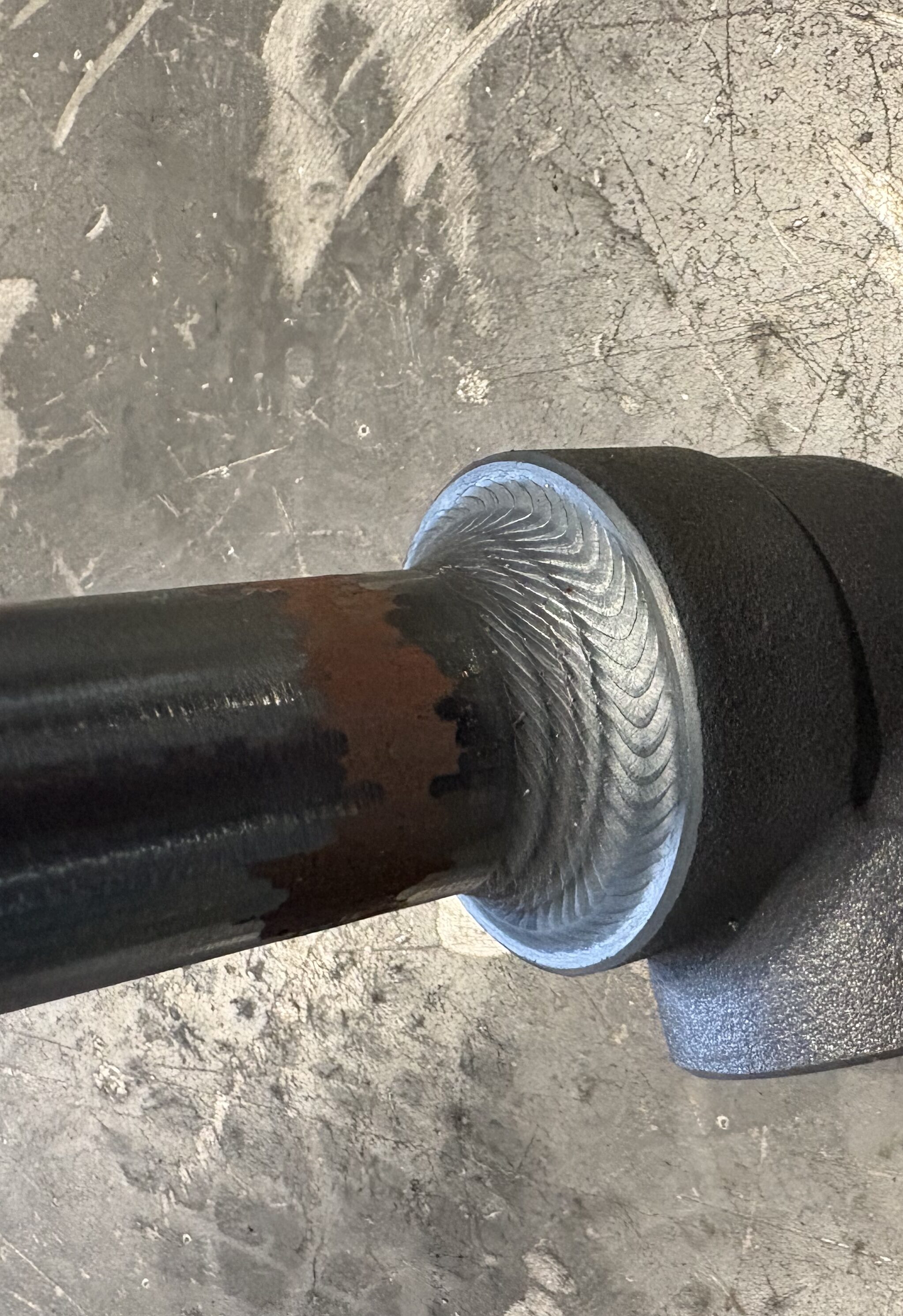

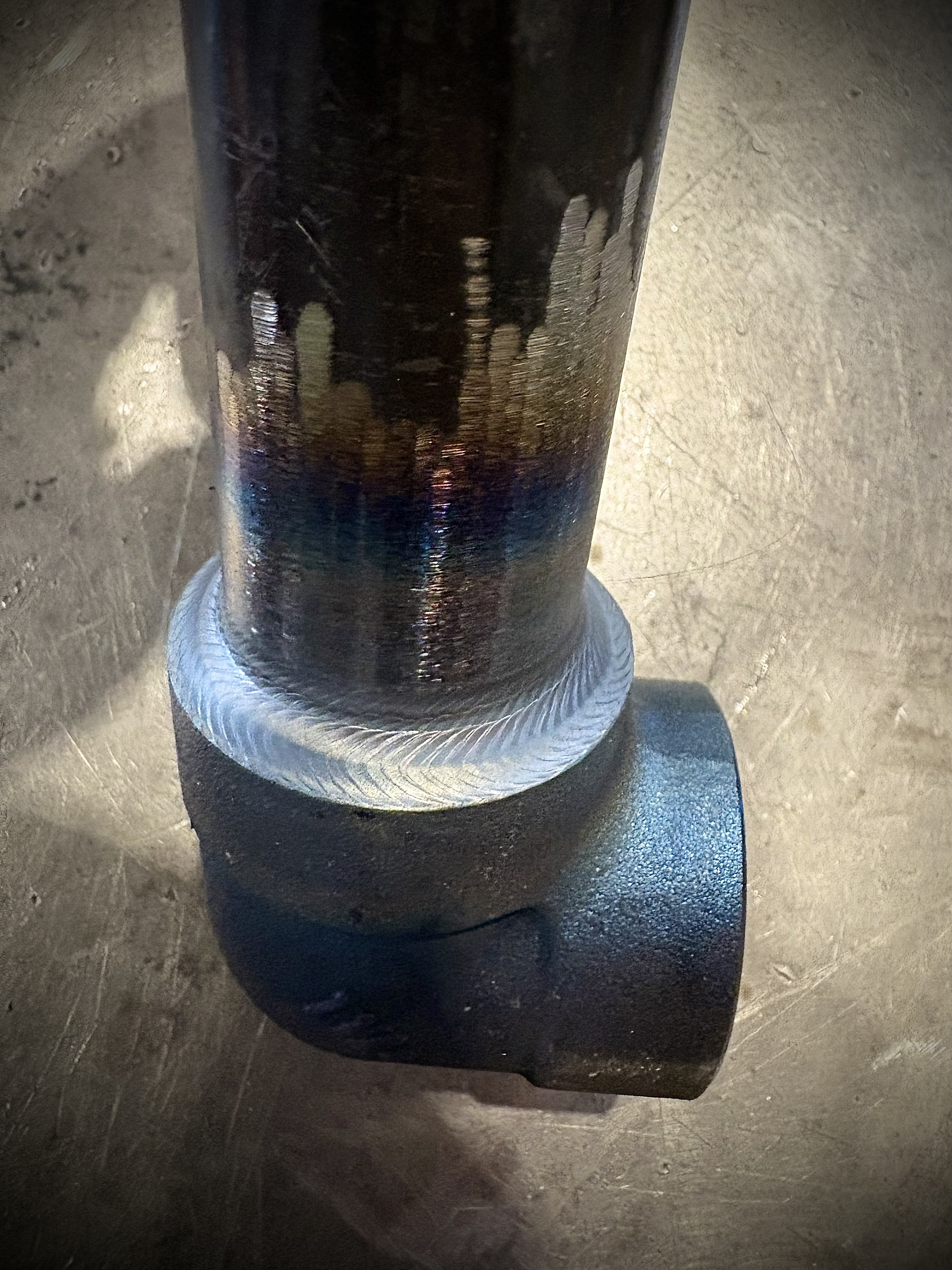

詳細	シリンダー本体と現場周辺の寸法を事前に採寸し、周囲の機器や構造物と干渉しない配管ルートを検討。現場条件に合わせてパイプを曲げ加工し、納まりを確認しながら製作しています。油圧配管には最大21MPaの圧力がかかるため、溶接部についても十分な強度を確保できるよう多層盛りで施工し、各層の状態を確認しながら丁寧に仕上げました。また、シリンダー本体の材質がS35Cであることから、溶接による割れや材質への影響を考慮し、予熱・後熱を行いながら入熱管理にも注意して施工しています。現場での納まり、使用圧力、母材の材質まで考慮し、採寸から配管製作、溶接まで一貫して対応しています。
