アルミ製排気管製作

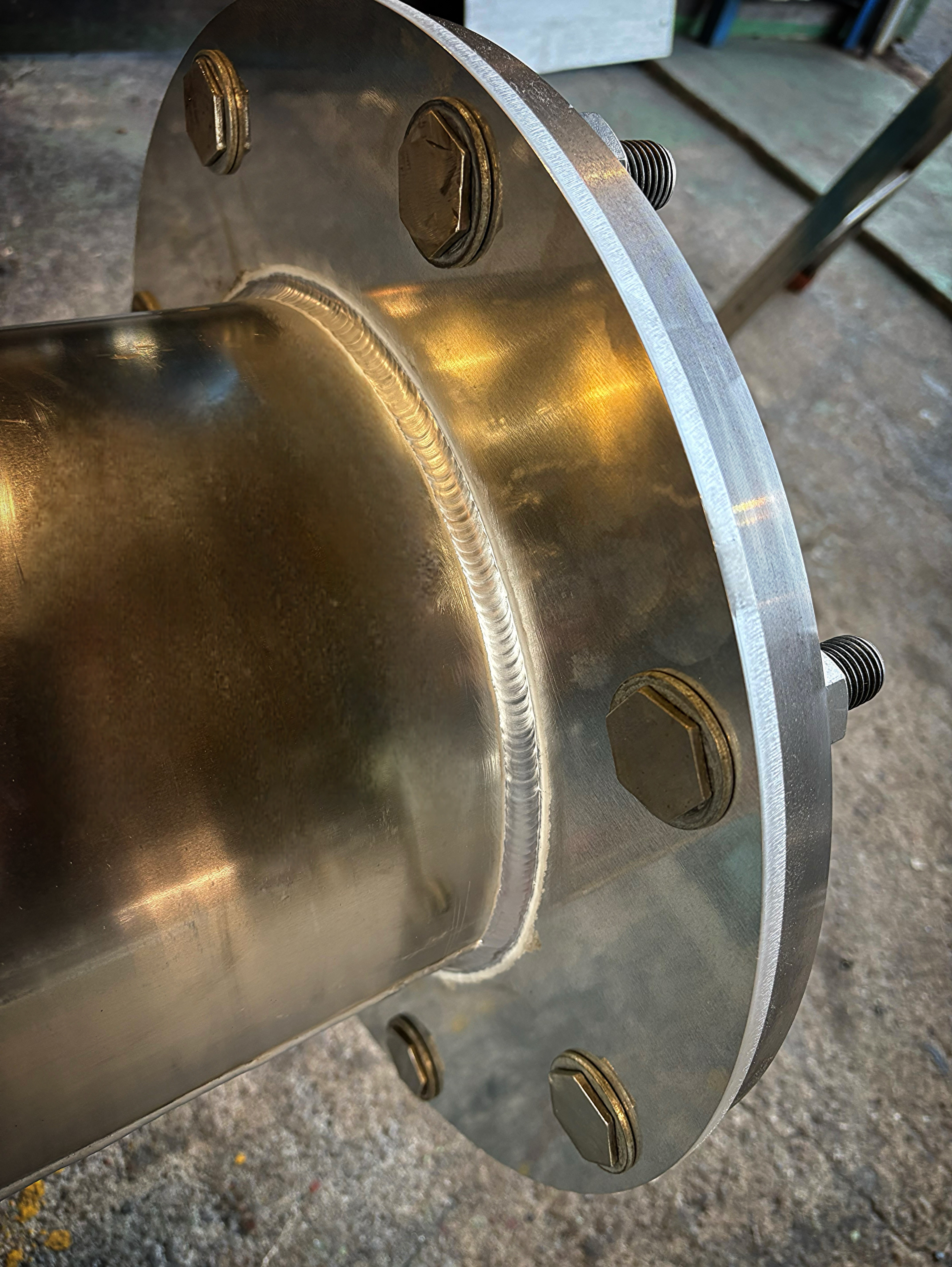

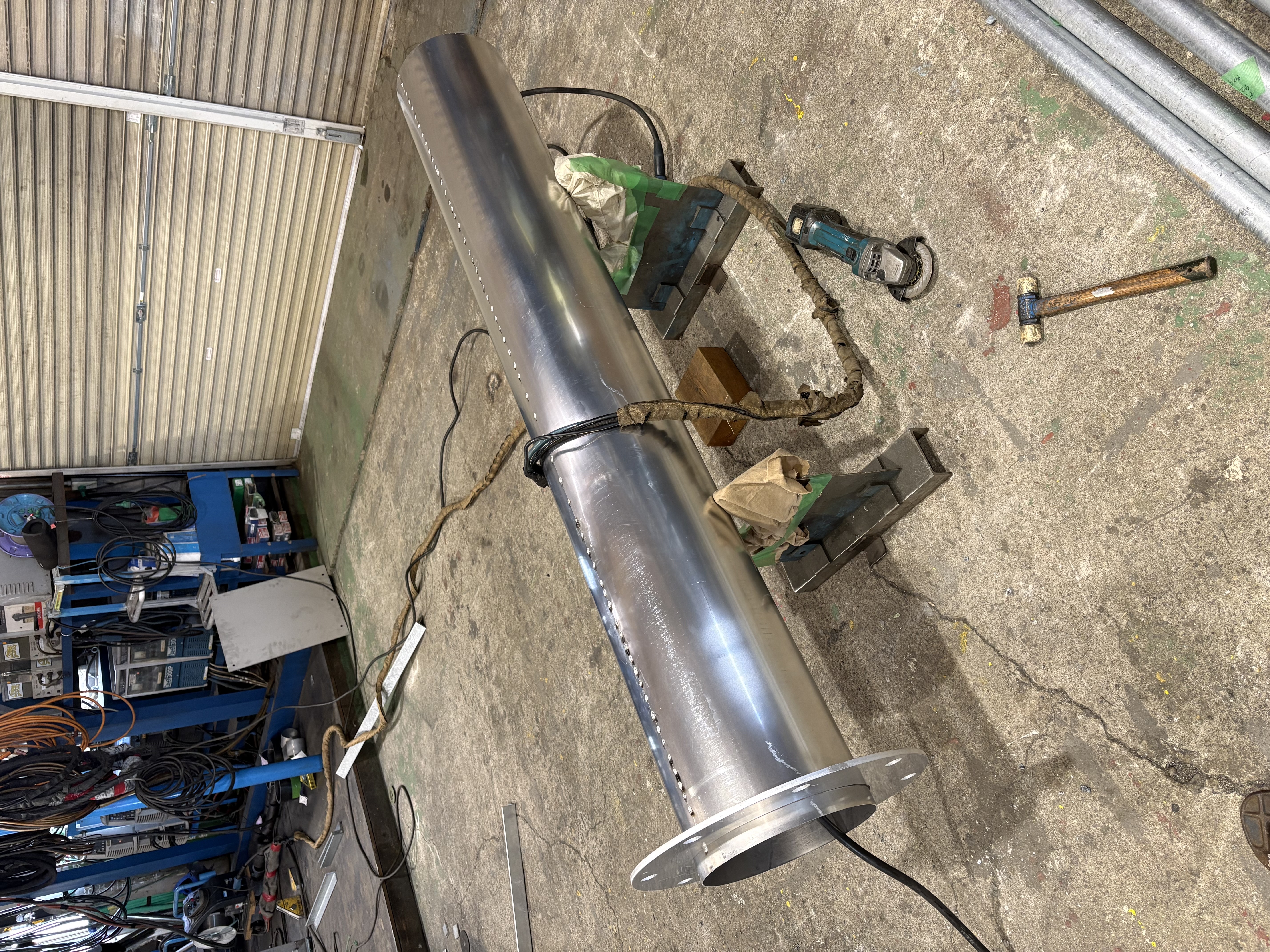

板厚2.0mm、φ200のアルミ製排気管を製作しました。

実績	アルミ製排気管製作
施工期間	5日

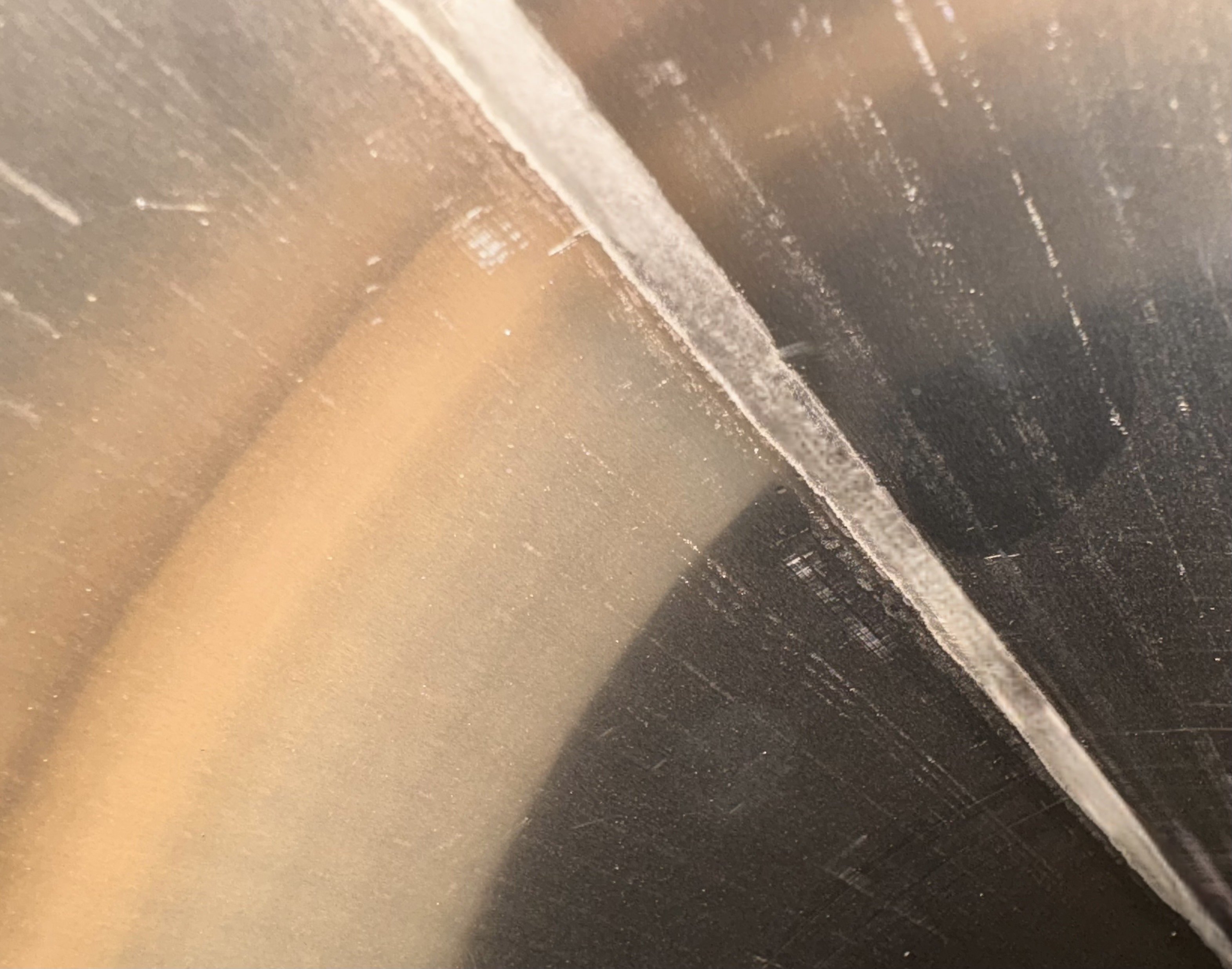

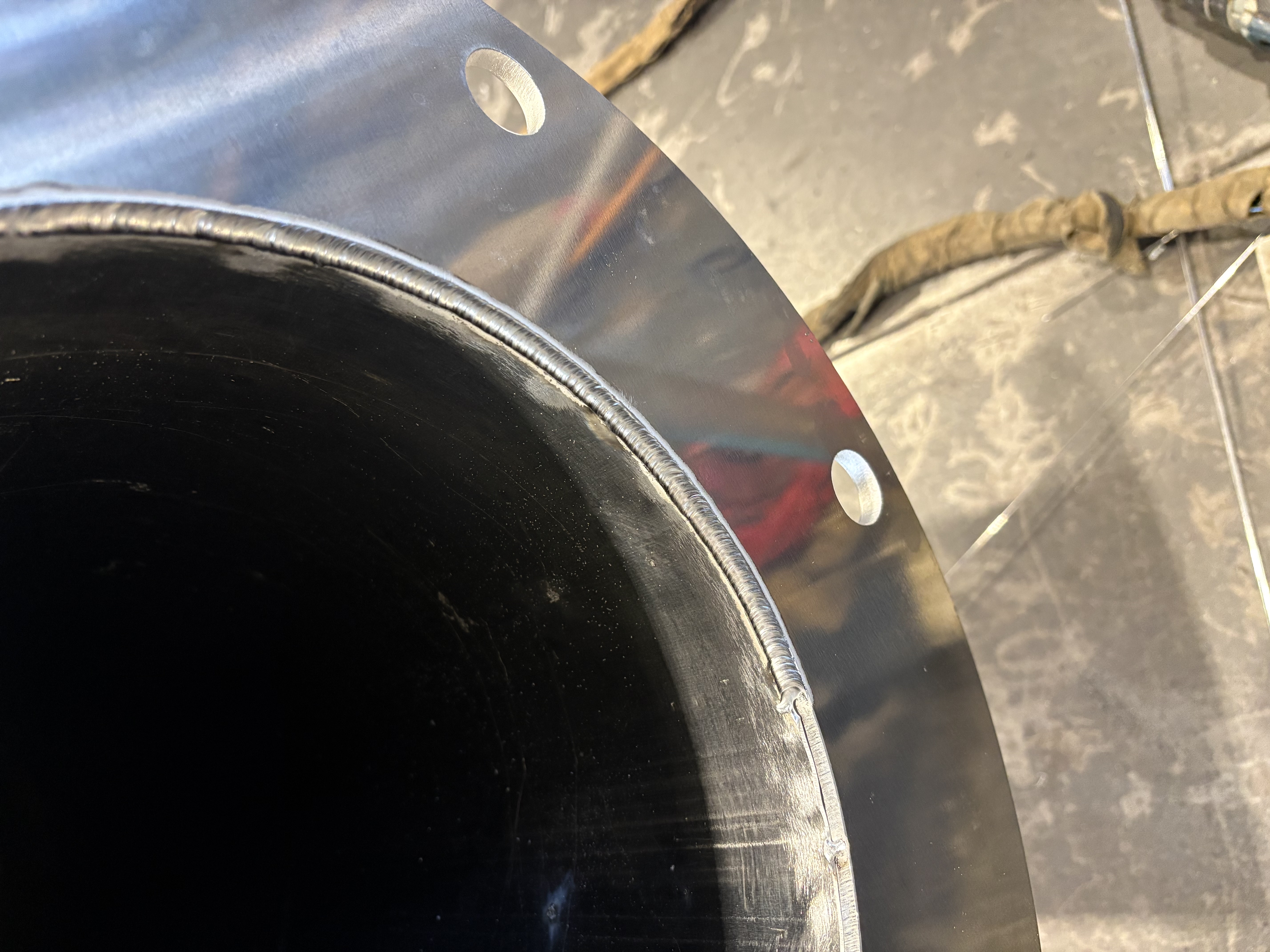

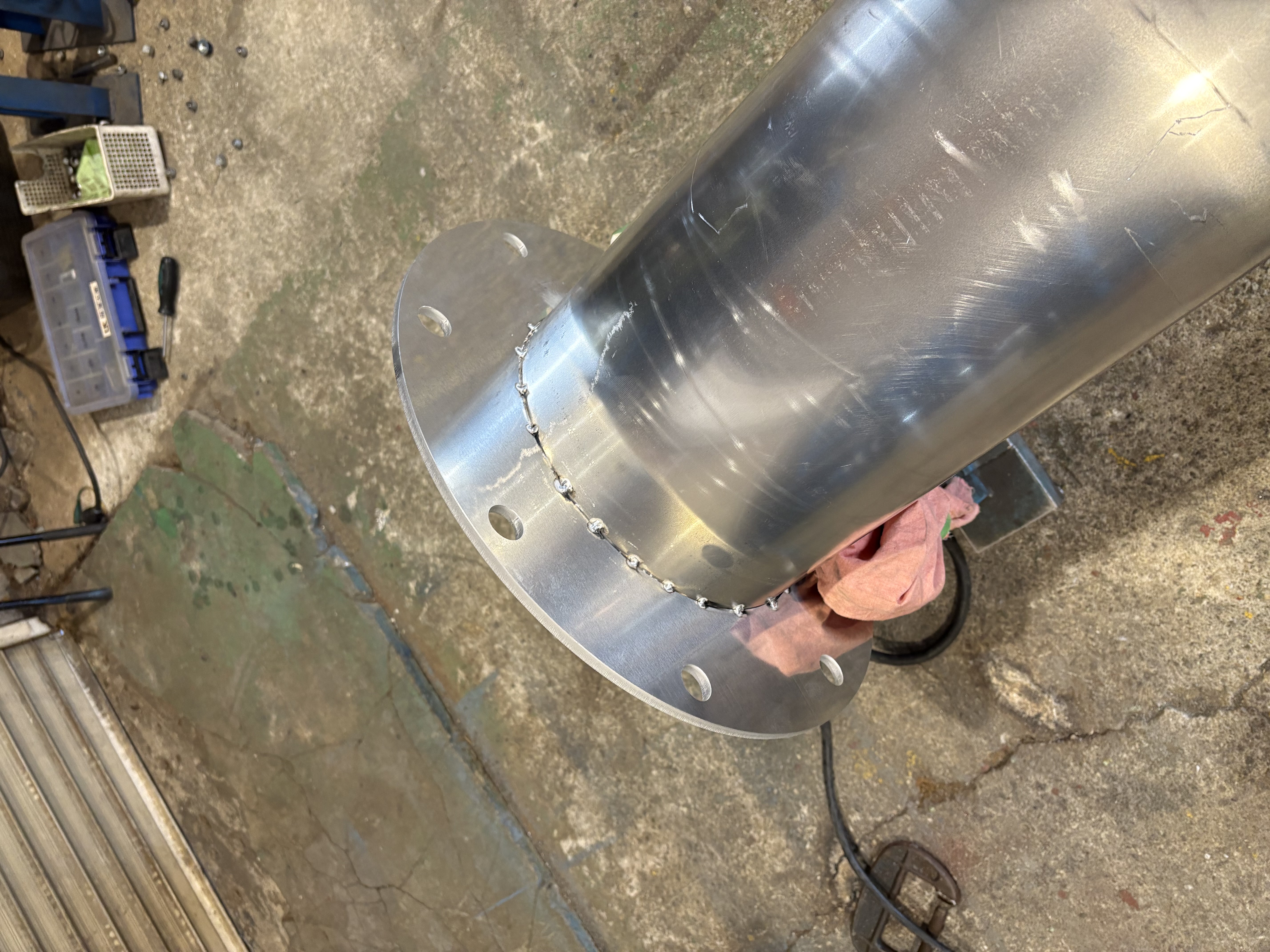

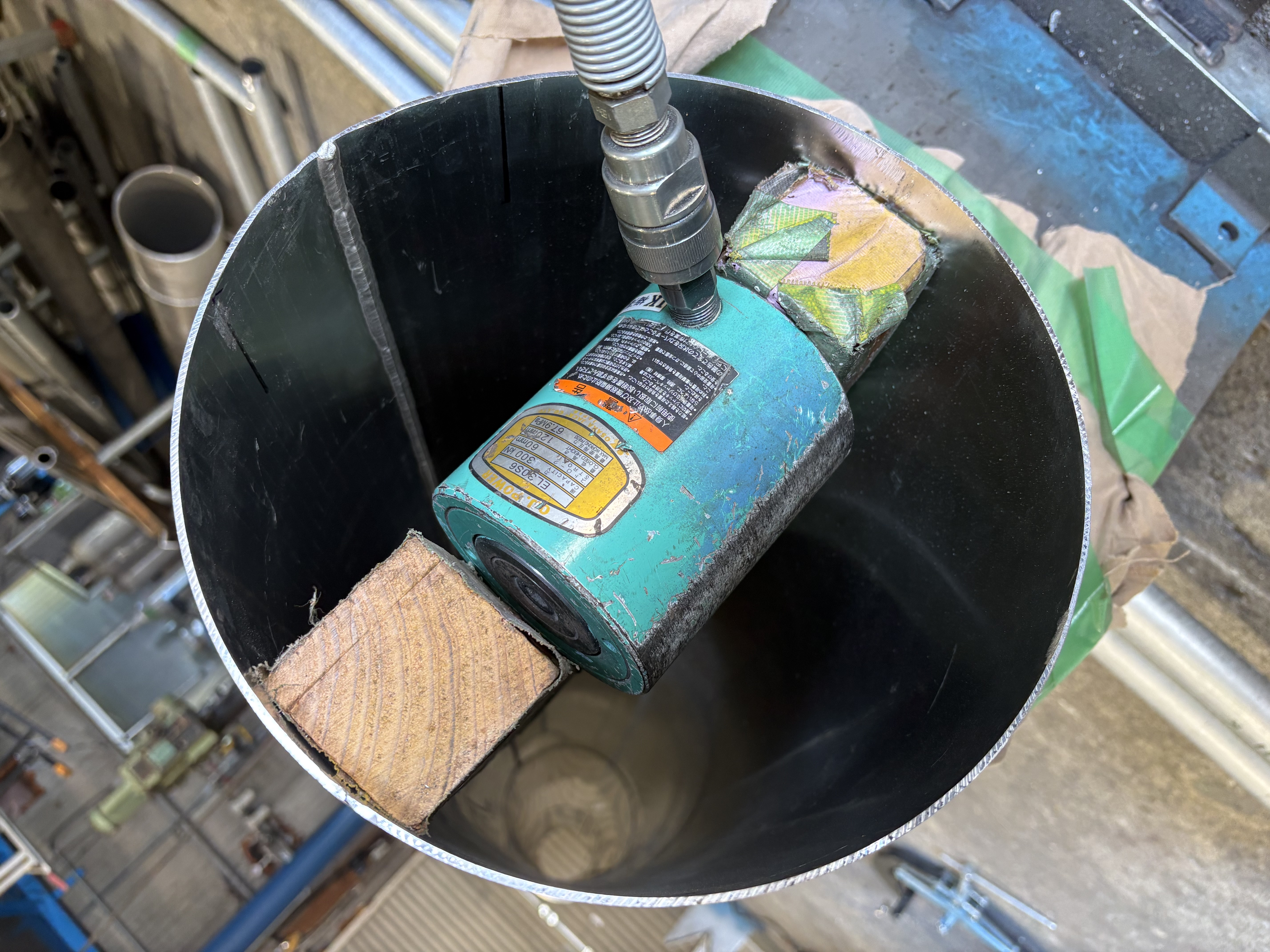

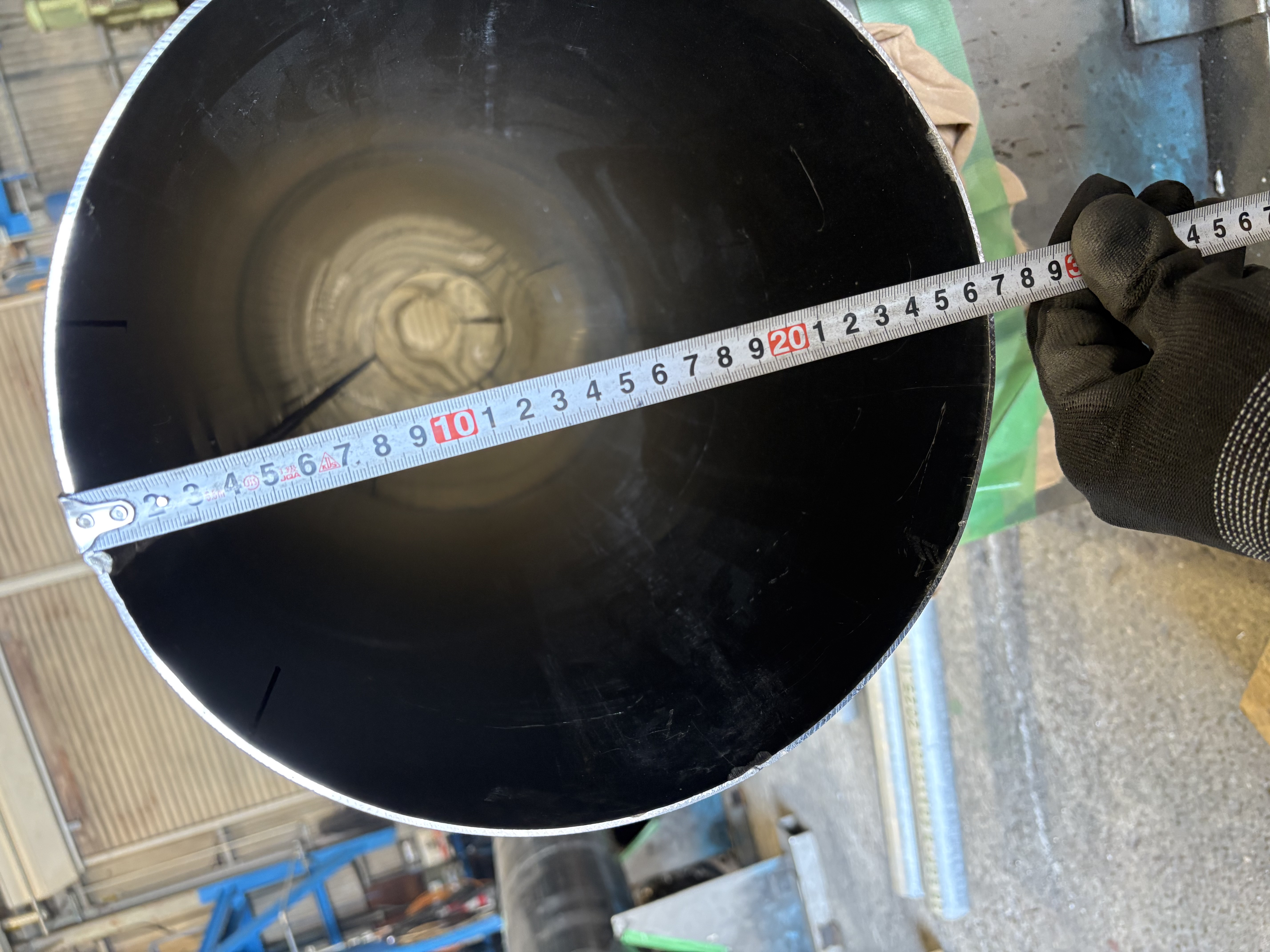

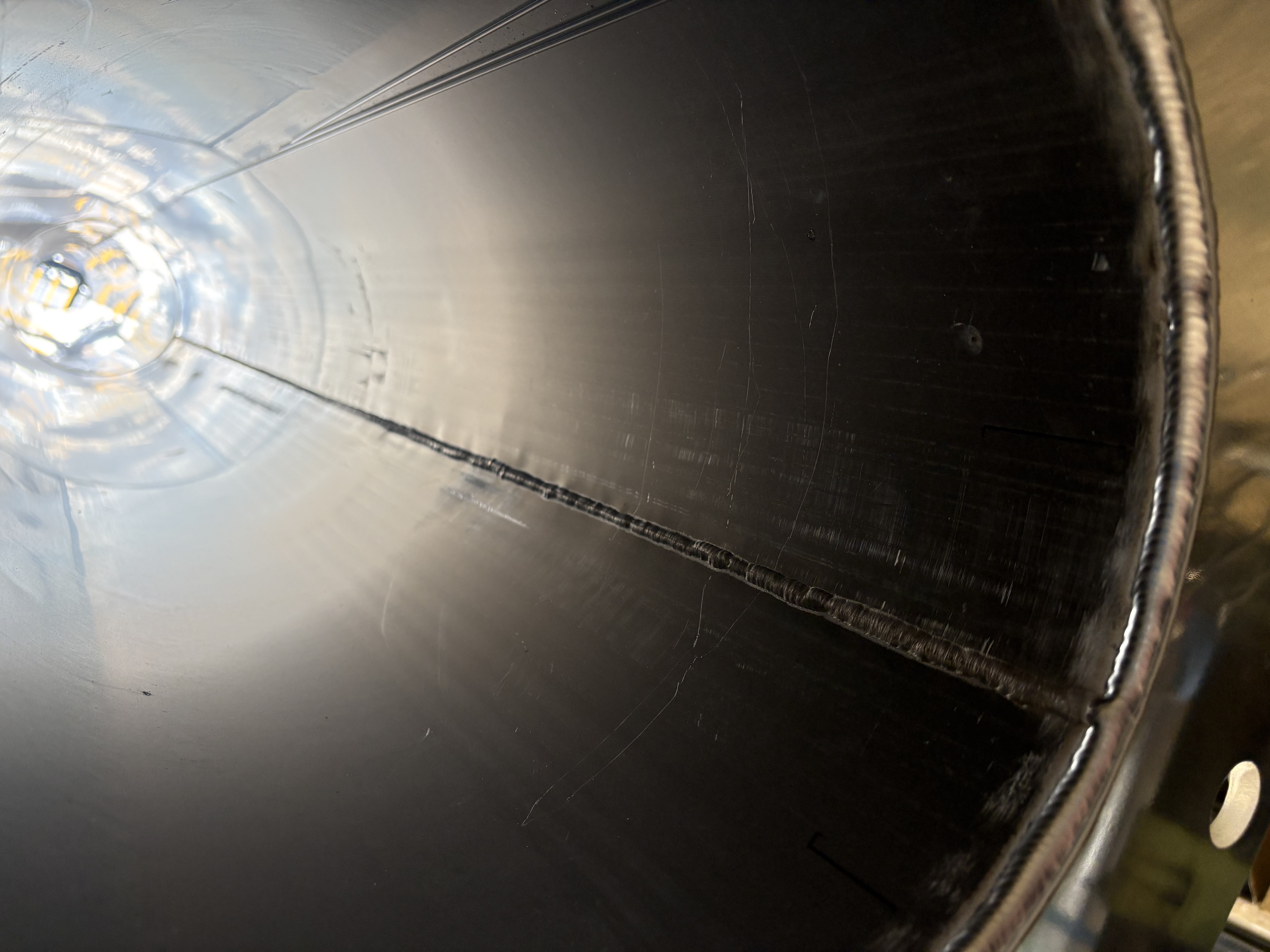

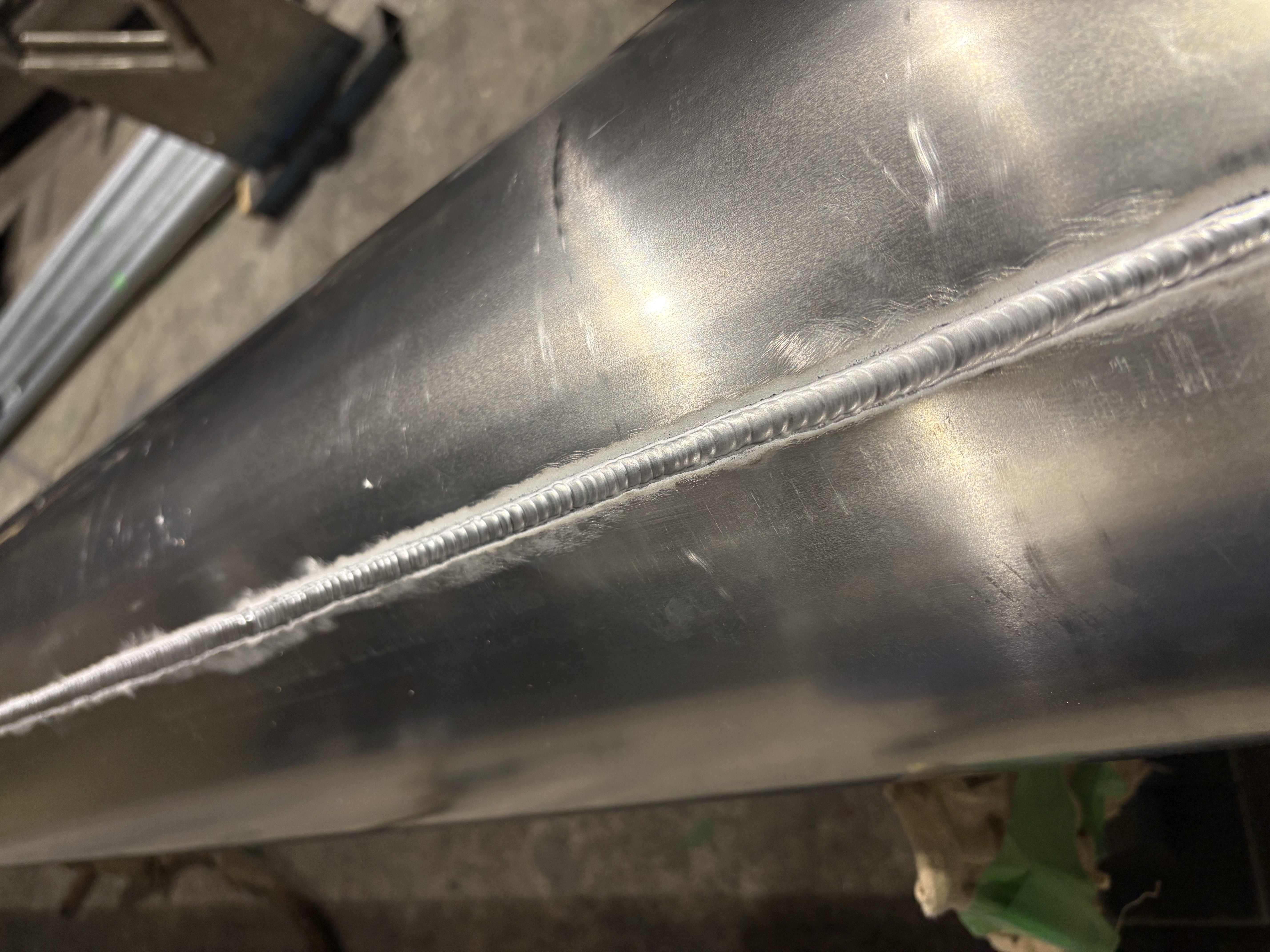

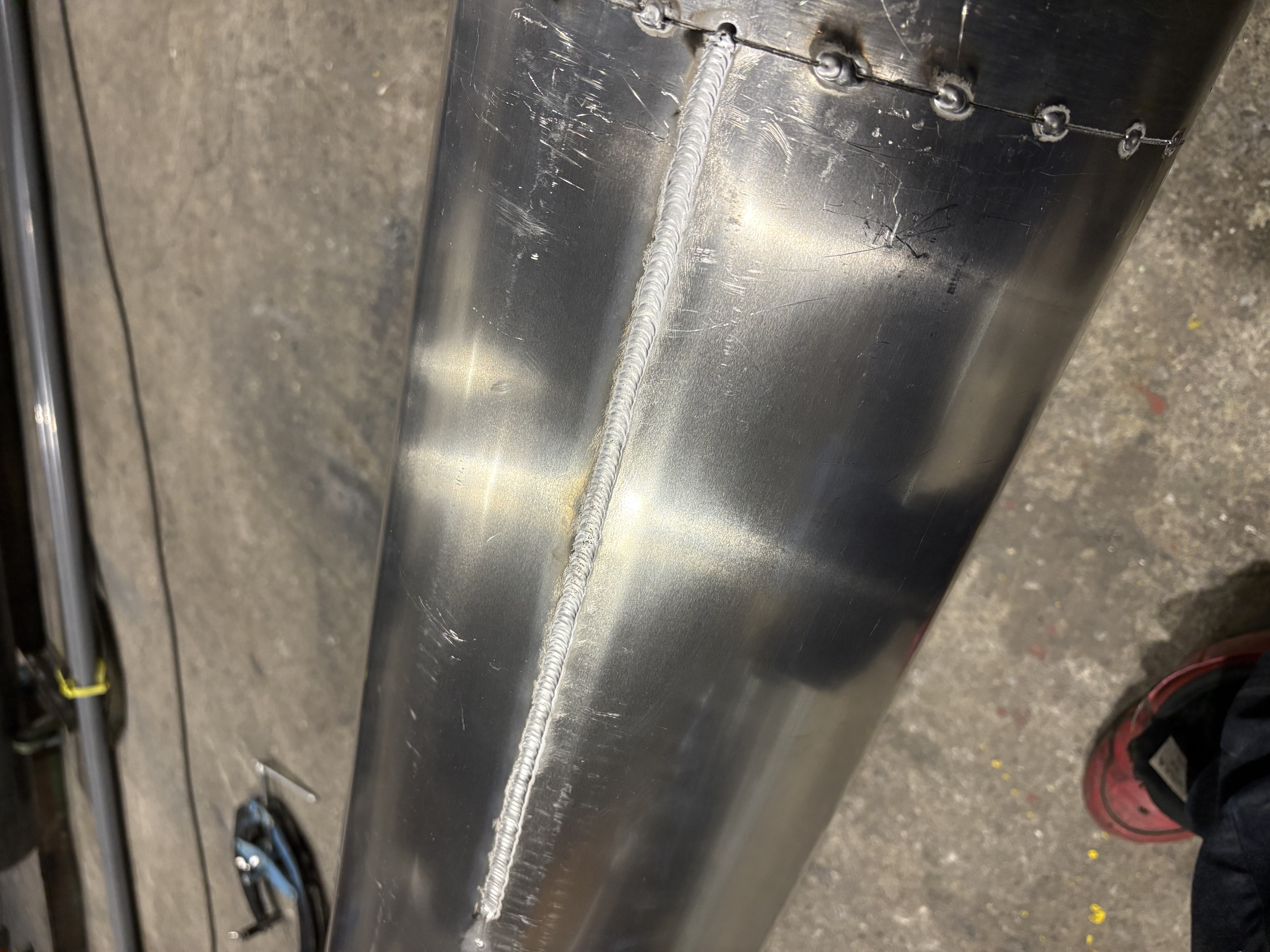

詳細	平板からロール加工を行い、円筒形状に成形したうえで溶接しています。今回はお客様のご要望により、シーム部および管同士の突き合わせ部を、裏面まで確実に溶け込ませる裏波溶接にて施工しました。アルミは熱伝導が非常に良く、溶け込みのコントロールが難しい材質です。特に板厚2.0mmの薄板で裏波を安定して形成するには、入熱が不足すると溶け込み不良となり、反対に熱を入れ過ぎると溶け落ちや変形につながるため、細かな入熱管理と溶接条件の調整が求められます。施工時は、裏波の状態を意識しながら溶接速度や入熱を調整し、外観だけでなく裏面の溶け込みにも配慮して仕上げました。また、今回の製品では真円度も重要なポイントとなっていたため、ロール加工および溶接後の歪みを確認し、最終工程で矯正を実施しています。アルミ薄板は溶接による熱変形が出やすいため、溶接品質だけでなく、完成後の形状精度まで確認しながら製作しました。
